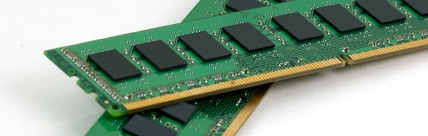

"Вищий пілотаж" в оперативній пам'яті - Kingston Load Reduced DIMM або модулі зі зниженим навантаженням.


   З 2012 року об'єм пам'яті високопродуктивних серверів на базі процесорів Intel і AMD різко зріс. Двопроцесорні сервери на базі процесорів Intel E5-2600 і AMD Opteron 6100/6200 можуть підтримувати до 24 роз'ємів для установки модулів пам'яті. Нові сервери на базі процесорів E5-4600 мають до 48 роз'ємів для пам'яті, а сервери на базі E7 - до 64 роз'ємів для пам'яті. Таке збільшення об'єму пам'яті надає розробникам серверних архітектур нові можливості для конфігурації серверів з великими обсягами пам'яті під ресурсомісткі області застосування, наприклад, для високопродуктивних хмарних сервісів, віртуалізації і VDI, обробки великих обсягів даних, баз даних в пам'яті, таких як SAP HANA і HPC, а також інших областей застосування, вимогливих до об'єму пам'яті, які можуть використовувати переваги потужних багатоядерних процесорів.

   В даний час у високопродуктивних серверах все частіше застосовуються реєстрові модулі DIMM об'ємом 16Гб; та з 2012 року доступні нові модулі пам'яті Kingston об'ємом 32Гб в двох різних виконаннях - реєстрові модулі DIMM (RDIMM), схожі з модулями, які раніше використовувалися в серверах, і модулі DIMM зі зниженим навантаженням (LRDIMM), що представляють нову технологію, підтримувану платформами на базі процесорів Intel E5 і деяких процесорів AMD Opteron 6200.

   При використанні модулів RDIMM або LRDIMM об'ємом 32Гб слід враховувати, що установка різних типів модулів пам'яті в одному сервері не допускається. Необхідно конфігурувати сервер для використання виключно LRDIMM або RDIMM.


Перш за все, модулі RDIMM і LRDIMM ємністю 32Гб є чотириранковими модулями; різниця полягає в тому, що технологія LRDIMM використовує буфери на модулі пам'яті для того, щоб контролер пам'яті сприймав модулі як дворанкові. Це означає, що в платформах на основі процесорів Intel E5 модулі LRDIMM об'ємом 32Гб можуть використовувати всі наявні роз'єми пам'яті, а чотириранкові модулі RDIMM об'ємом 32Гб обмежені конфігураціями з 2 DIMM на канал (2DPC), як показано в таблиці нижче (також в таблиці вказана максимальна швидкість пам'яті, підтримувана в різних конфігураціях).


Таблиця 1
. Максимальні швидкості пам'яті для різних конфігурацій пам'яті. Швидкість пам'яті (також звана швидкістю передачі даних) є показником номінальної швидкості пам'яті процесора, ранки і швидкості модулів пам'яті і конфігурації платформи в форматі 1DPC, 2DPC і 3DPC.


Як приклад візьмемо двопроцесорний сервер на базі процесорів Intel E5-2600 з 24 роз'ємами пам'яті. Для забезпечення максимальної місткості пам'яті сервер може бути налаштований двома способами:


- Двадцять чотири модуля LRDIMM 32Гб з максимальною об'ємом 768ГБ, що працюють на частоті 1066МГц з напругою 1,5 В (конфігурація 3DPC).
- Шістнадцять чотириранкові модулів RDIMM 32Гб з максимальним об'ємом 512Гб, що працюють на частоті 800 МГц з напругою 1,5 В (конфігурація 2DPC).
Слід врахувати, що сервери HP ProLiant Gen8 офіційно не підтримують чотирихранкові модулі, тому для них можливе використання тільки LRDIMM 32Гб.


Для платформ на базі процесорів Xeon E5-4600 з 48 роз'ємами пам'яті доступні наступні варіанти:


- Сорок вісім модулів LRDIMM 32Гб з максимальним об'ємом 1536ГБ (1,5ТБ), що працюють на частоті 1066МГц з напругою 1,5 В (конфігурація 3DPC).
- Тридцять два чотириранкові модуля RDIMM 32Гб з максимальним об'ємом 1024ГБ (1ТБ), що працюють на частоті 800 МГц з напругою 1,5 В (конфігурація 3DPC).
У більш продуктивних серверах із чотирма і більше процесорами, наприклад, в серверах на базі процесорів Intel E7, обсяг пам'яті за наявності чотириранкових модулів RDIMM 32Гб буде ще вище (сервери E7 не підтримують технологію LRDIMM). Об'єм пам'яті в чотирипроцесорних серверів з 64 роз'ємами пам'яті при використанні модулів RDIMM 32Гб може досягати 2ТБ.


Двопроцесорні платформи на базі процесорів AMD Opteron 6100 або 6200 підтримують чотириранкові модулі RDIMM наступним чином:


- До шістнадцяти чотириранкових модулів 32Гб для серверів з 16 роз'ємами пам'яті з максимальним об'ємом 512Гб, що працюють на частоті 1066МГц з напругою 1,5 В (конфігурація 2DPC).
- До восьми чотириранкових модулів 32Гб для серверів з 24 роз'ємами пам'яті. В останньому випадку в інші 16 роз'ємів встановлюються дворанкові модулі 16Гб (загальний максимальний об'єм 512Гб), що працюють на частоті 800 МГц (змішана конфігурація 3DPC).
Реєстрові модулі DIMM або модулі DIMM зі зниженим навантаженням об'ємом 32Гб дозволяють добитися великих обсягів пам'яті в серверах і скористатися всіма можливостями нових багатоядерних процесорів.


Модулі, що доступні до замовлення:

KTD-PE316LLQ/32G - Kingston 32GB 1600MHz LRDIMM Quad Rank Low Voltage Module
KTM-SX316LLQ/32G - Kingston 32GB 1600MHz LRDIMM Quad Rank Low Voltage Module
KTH-PL316LLQ/32G - Kingston 32GB 1600MHz LRDIMM Quad Rank Module
KTD-PE318LQ/32G - Kingston 32GB 1866MHz LRDIMM Quad Rank Module
KTH-PL318LQ/32G - Kingston 32GB 1866MHz LRDIMM Quad Rank Module
KTM-SX318LQ/32G - Kingston 32GB 1866MHz LRDIMM Quad Rank Module
KVR21L15Q4/32 - Kingston 32GB 2133MHz DDR4 ECC CL15 LRDIMM QR x4 w/TS
KCS-UC421LQ/32G - Kingston 32GB DDR4-2133MHz LRDIMM Quad Rank Module
KTD-PE421LQ/32G - Kingston 32GB DDR4-2133MHz LRDIMM Quad Rank Module
KTH-PL421LQ/32G - Kingston 32GB DDR4-2133MHz LRDIMM Quad Rank Module
KTL-TS421LQ/32G - Kingston 32GB DDR4-2133MHz LRDIMM Quad Rank Module
KTM-SX421LQ/32G - Kingston 32GB DDR4-2133MHz LRDIMM Quad Rank Module
